叠层母排

  叠层母排又称复合母排、层压母排、汇流排,用于取代传统的铜排、导线,实现高效低损耗的电流导通与分流,可谓导流的高速公路。

      科伦特封边叠层母排采用精密层压方案,将绝缘材料与导体紧密粘接为整体,具备耐电压、低电感、低温升的特性,易于与IGBT、电容及机箱的安装。



 产品原理图:



科伦特叠层母排优点:



1.低电感。经过设计改进后,电感值<20nh;

2.小空间。由于科伦特叠层母排四周均作绝缘封边处理,不需要考虑与其他元器件的避让问题,可以使机柜的空间整体缩小;

3.强适用。适用于从低压到高压的不同的电压等级的要求,如380V,660V,1140V3300V

4.低升温。由于科伦特叠层母排多采用薄板结构,表面散热良好;

5.低成本。科伦特叠层母排易于和IGBT、电容安装,降低机柜整体成本。

6.长寿命。科伦特叠层母排工作寿命>150000H

8.阻燃环保。所有材料均符合ROHS标准,绝缘材料符合UL94阻燃标准。

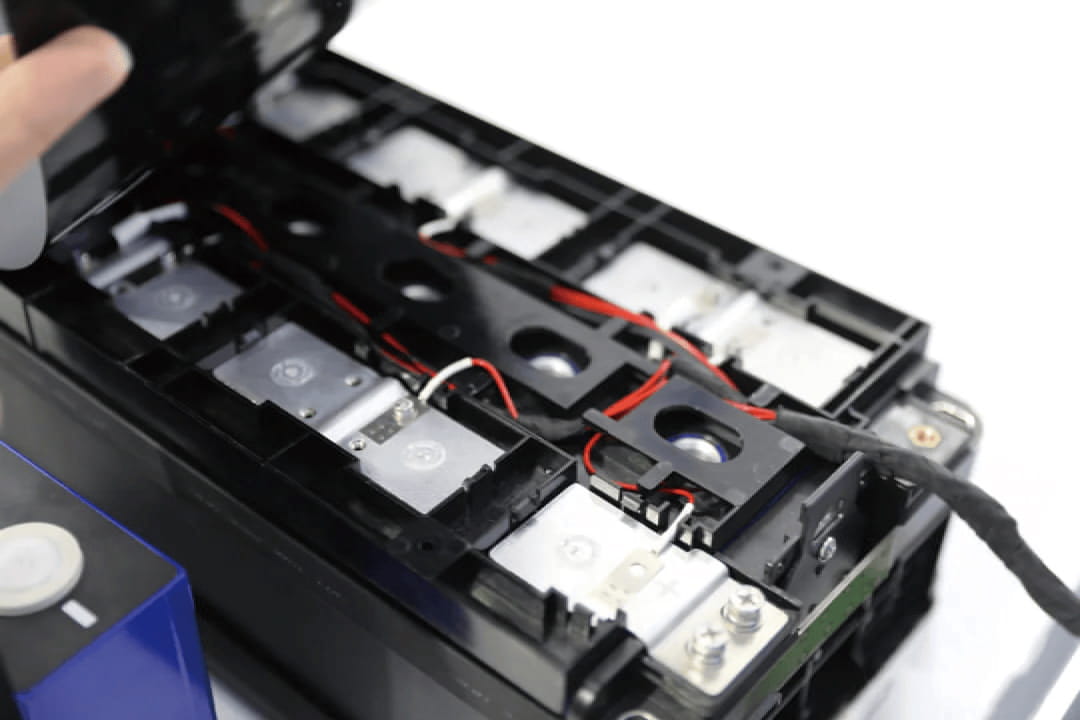

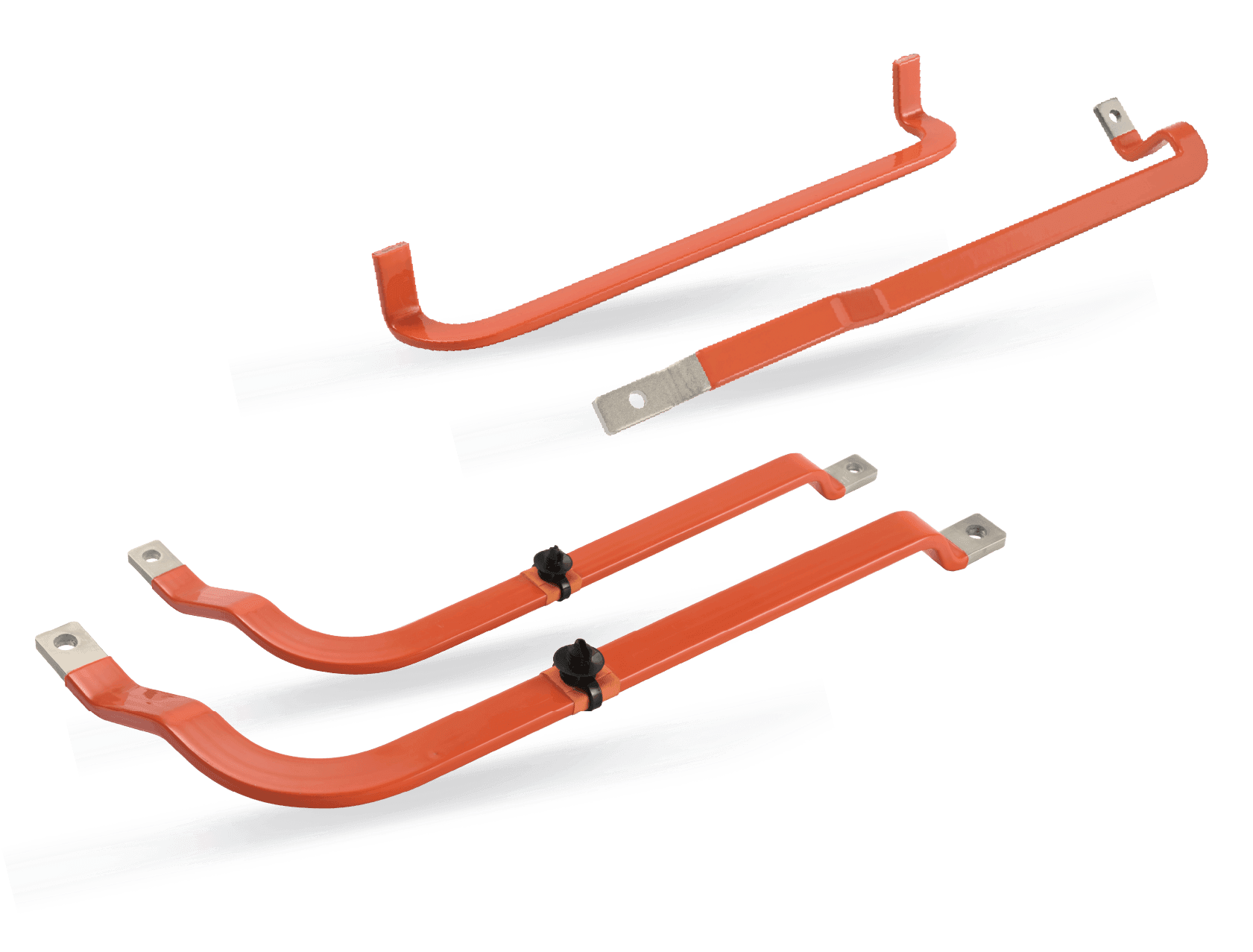

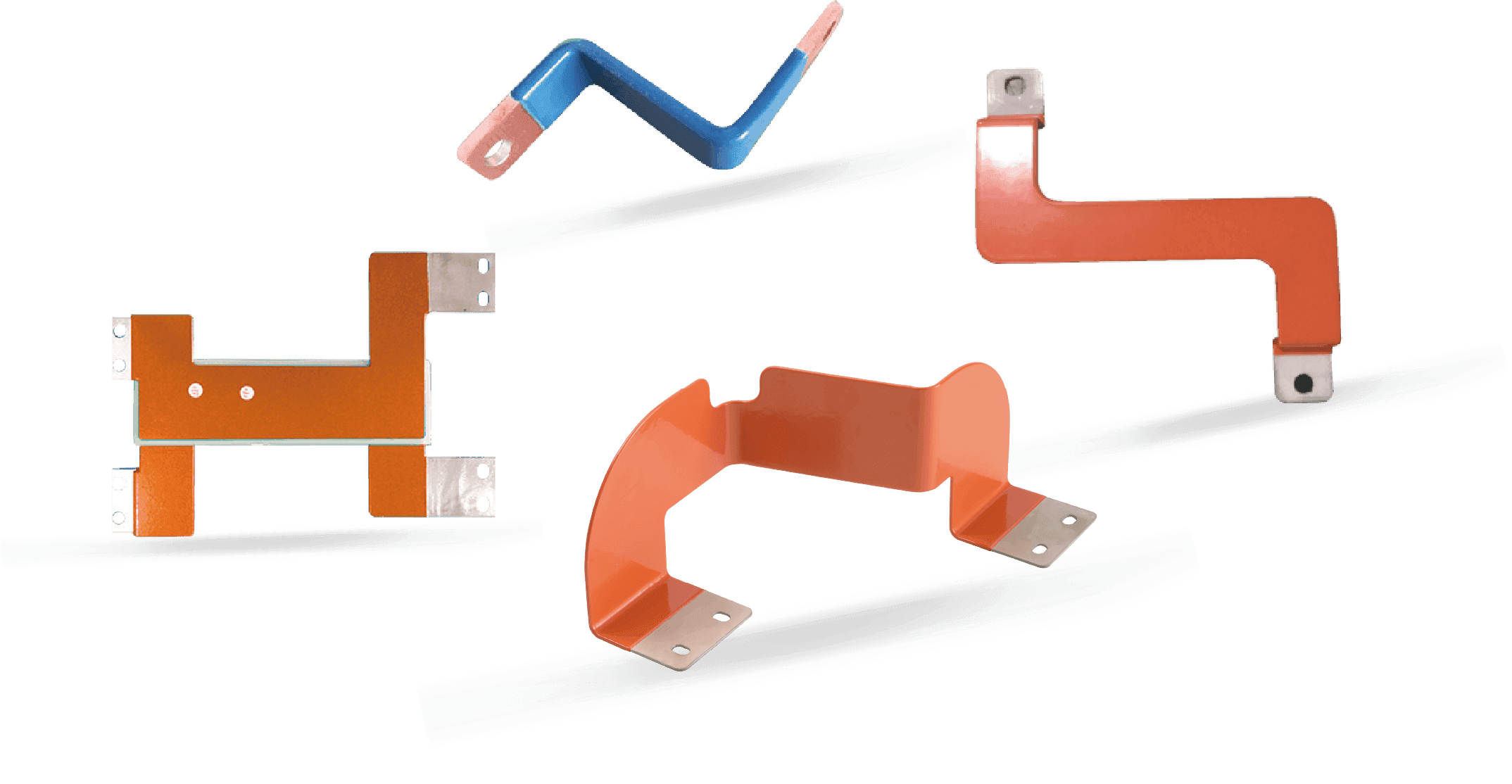

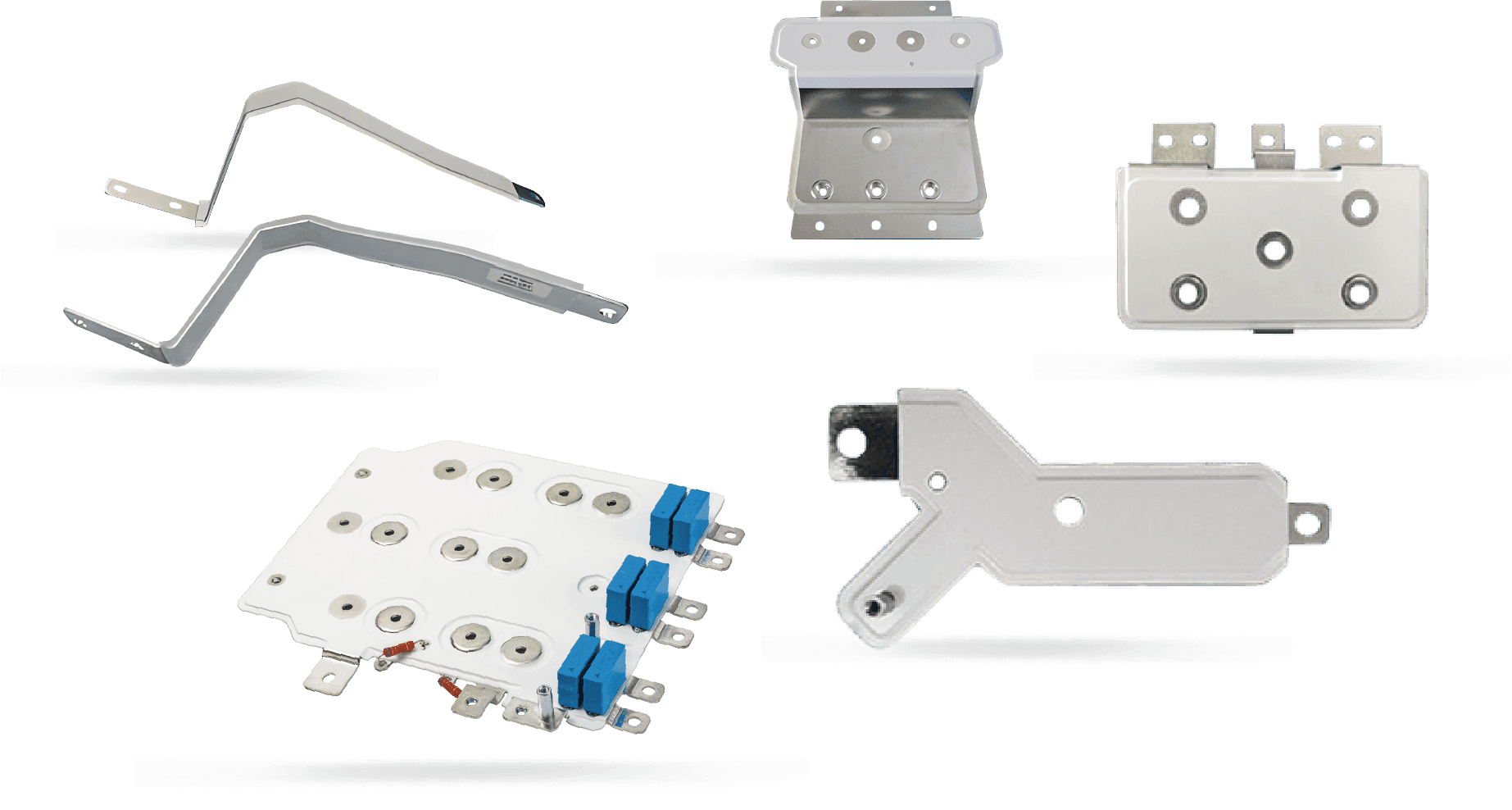

产品案例:







典型应用参数:



工作电压

380VAC-3300VAC

工作电流

100A-1200A

工作温度

-40+75

母排电感

<20nH

工作寿命

>150,000H

电气性能

绝缘耐压、绝缘电阻、局部放电





材料选用:



导体

C1100,AL1050

绝缘材料

PETNomexTedlarKaptonFR4GPO















材料均符合欧盟管制有害物质的限制指令(ROHS),绝缘材料符合UL94阻燃标准。
